从NGK到Niterra：一家陶瓷巨头的蜕变与野望
近几年，一家有着90年历史的企业悄然换掉了自己的名字。全球最大的火花塞制造商——日本特殊陶业，将英文名从“NGK Spark Plug Co., Ltd.”变更为“Niterra Co., Ltd.”。
对于熟悉汽车零部件的人来说，“NGK”三个字母几乎就是火花塞的代名词。那么，这家行业巨头为什么要抛弃这个金字招牌？
为什么要改名？
自1936年成立以来，NGK凭借核心的陶瓷技术在火花塞和氧气传感器领域拿下了全球第一的市场份额。随着全球汽车行业从内燃机向电气化的百年变革。正如公司官方所言：“考虑到可持续的商业目标和内燃机长期转型的趋势，‘NGK SPARK PLUG’这个名字已无法准确描述公司的未来方向。”
需要特别说明的是，更名后的NGK和NTK这两个经典品牌并未消失，它们将继续用于火花塞和车载电子等具体业务线。
Niterra的现状：陶瓷版图有多大？
今天的Niterra早已不是单纯的火花塞工厂。总部位于日本名古屋的Niterra集团，在全球拥有64家 consolidated 子公司、约16000名员工。
从业务构成来看，汽车相关业务仍占主导——FY2026该板块贡献了39.28亿美元，占总营收的80.3%。但真正值得关注的是组件解决方案板块（Component Solutions），该板块FY2026营收达8.74亿美元，同比增长27%——这正是先进陶瓷的核心阵地。
图源网络

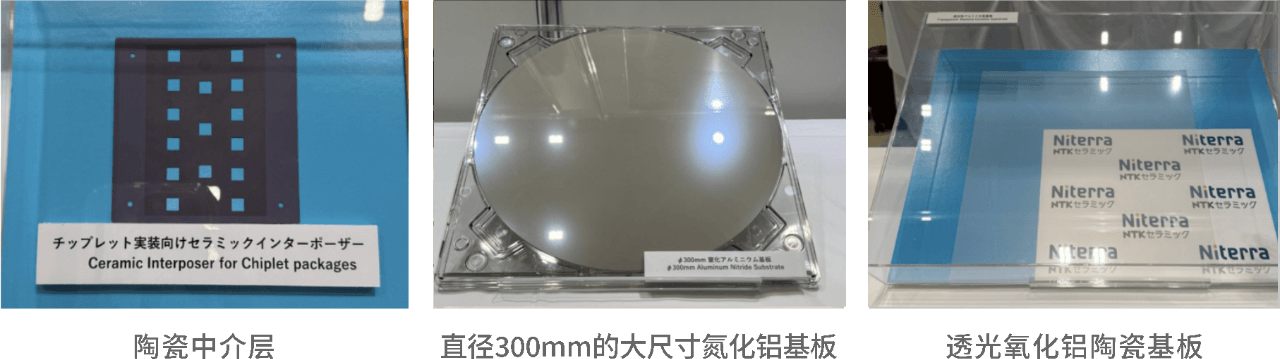

在先进陶瓷领域，Niterra旗下NTK Ceramic的产品线覆盖了半导体封装陶瓷基板、陶瓷静电卡盘、氮化硅陶瓷轴承球等多个方向。2026年6月Niterra展出了陶瓷中介层、300mm大尺寸氮化铝基板以及透光氧化铝基板等新品，瞄准AI和高性能计算驱动的先进封装市场。
图源网络
未来布局：三大战略方向

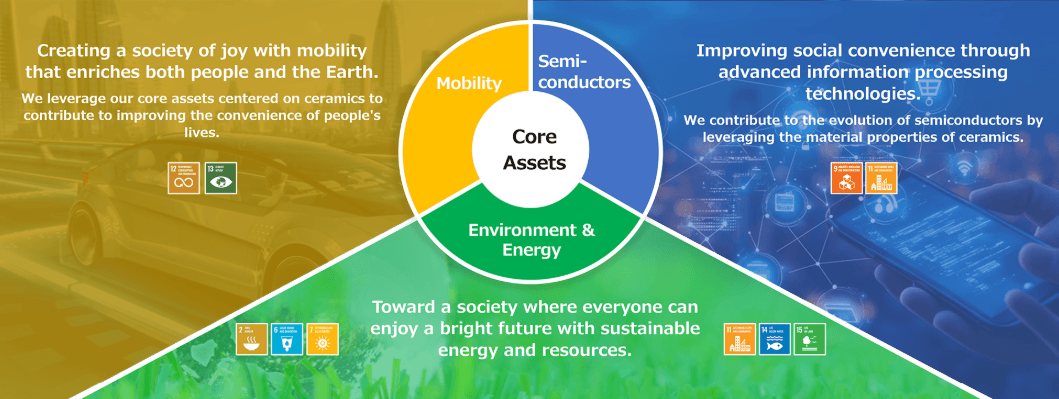

Niterra公司2030中期经营计划“Niterra BX”聚焦三大战略领域：
半导体领域：针对AI与高性能计算带来的封装散热与翘曲挑战，推出陶瓷中介层作为硅/玻璃中介层之外的“第三种方案”；同时新建工厂，生产半导体制造所需的关键陶瓷部件（如静电卡盘），计划2026财年投产。
环境与能源领域：把握电动汽车两大机遇——电机轴承用氮化硅陶瓷球和功率半导体用氮化硅散热基板的需求增长；并推进氧化物系全固态电池研发，目标2030年左右实现EV应用。
移动出行领域：巩固内燃机业务利润基础，同时通过风险投资部门Niterra Ventures布局 mobility、能源、环境、食品和医疗等前沿领域，已在东京、柏林和硅谷设立投资枢纽。
图源网络
关键一步：收购东芝材料
2025年6月，Niterra以约9.86亿美元收购东芝材料（后更名为Niterra Materials）东芝材料是全球氮化硅陶瓷领域的隐形冠军，在氮化硅陶瓷轴承球市场占据约50%的份额。其产能已扩至2022年的2.5倍。此次收购旨在垂直整合，强化氮化硅材料与陶瓷技术的协同效应。
从NGK到Niterra，不只是一次改名，更是一家企业面对产业变革时的自我重构。正如其新的中期计划所设定的目标——到2030年将营收提升至1万亿日元——这家以火花塞起家的陶瓷巨头，正在用自己最擅长的陶瓷技术，书写一个超越“火花塞”的未来故事。
对于关注先进陶瓷产业的人来说，Niterra的转型路径，或许正是这个行业未来走向的一个缩影。同样也清晰告诉整个行业：具备全链条粉体、成型、烧结自研能力，多赛道均衡布局，才是先进陶瓷企业长期发展的核心底气。
