氮化硅陶瓷粉末的制备方法

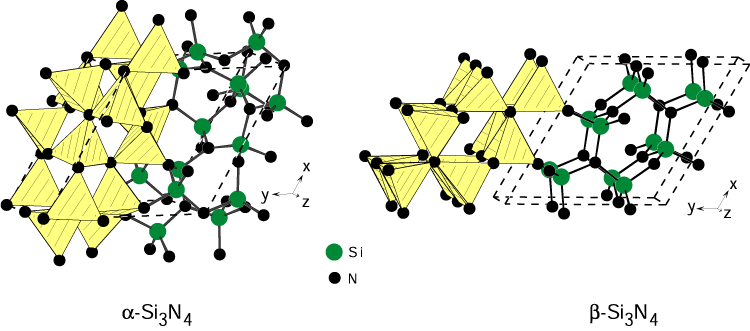

氮化硅( Si3N4 )是一种由硅和氮组成的共价键化合物,1857 年被发现,到 1955 年,其作为陶瓷材料实现了大规模生产。氮化硅陶瓷具有金属材料和高分子材料所不具备的众多优点,如耐高温(在 1200 ℃下抗弯强度可达 350 MPa 以上)、耐酸碱腐蚀、自润滑等,在航空航天、国防军工、机械领域得到广泛应用。

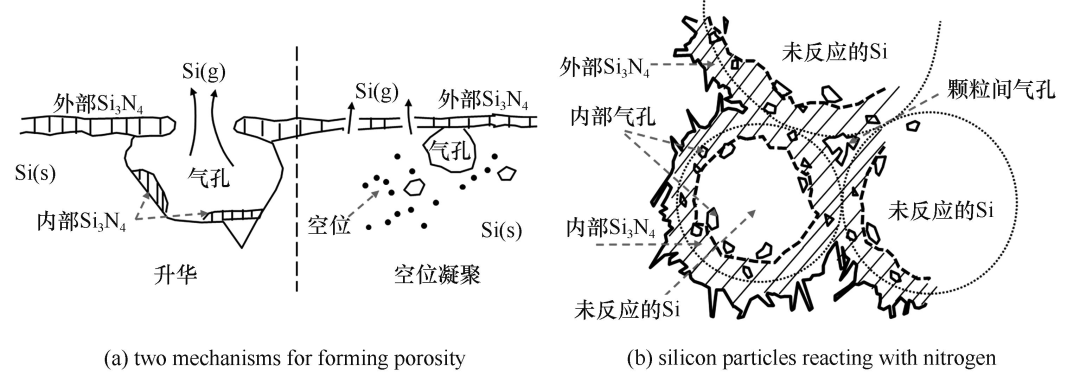

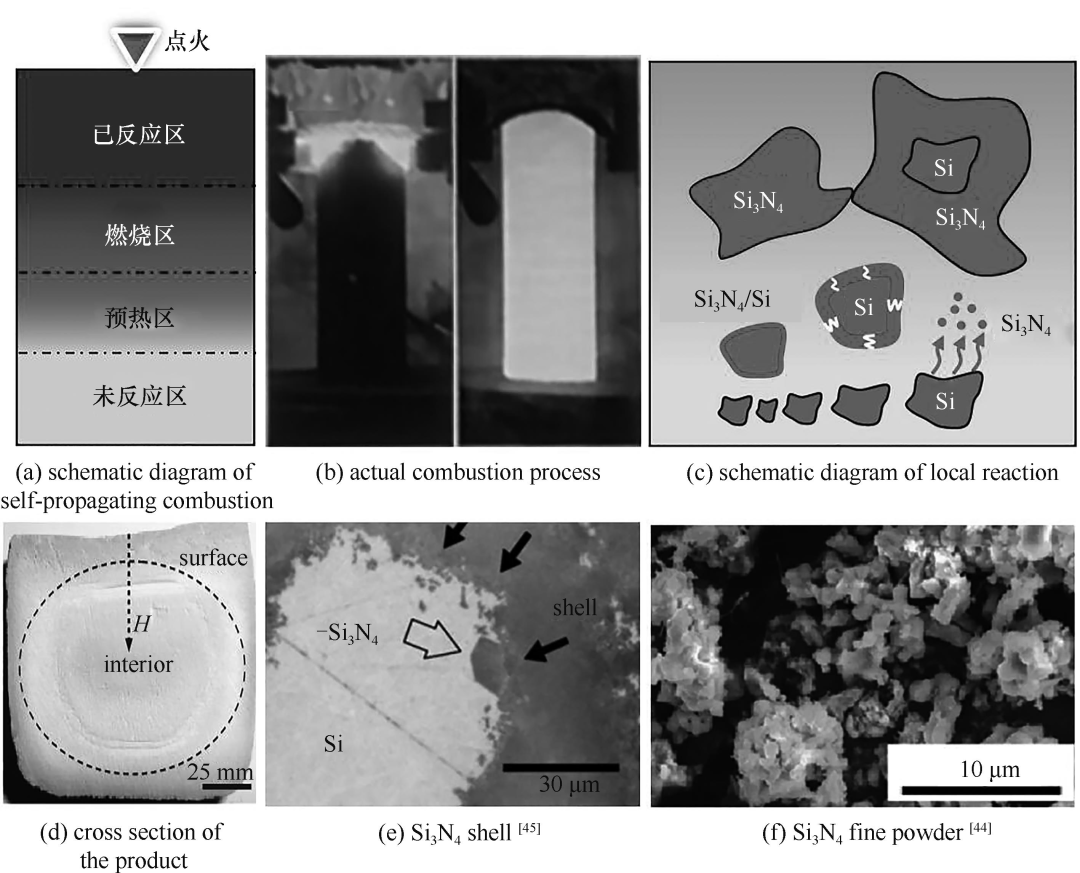

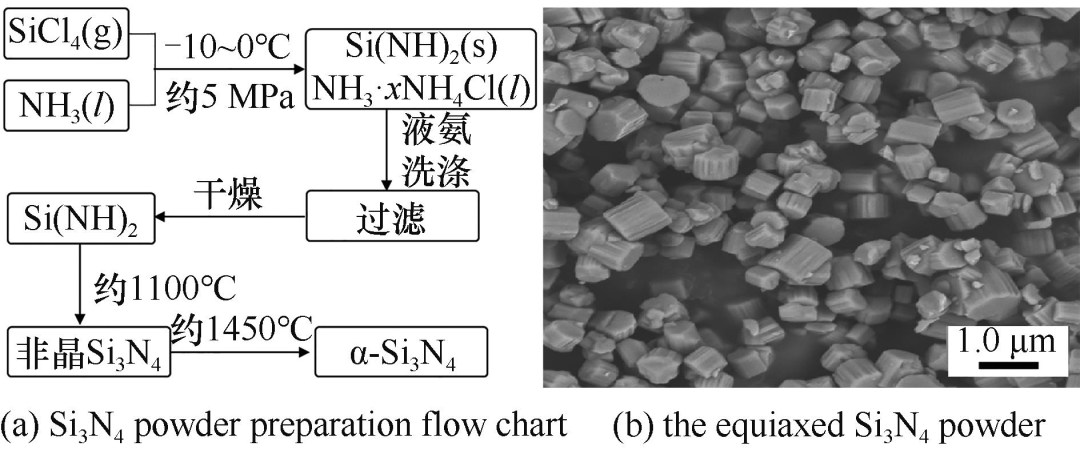

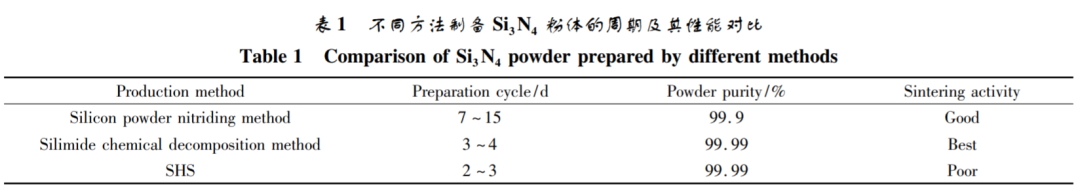

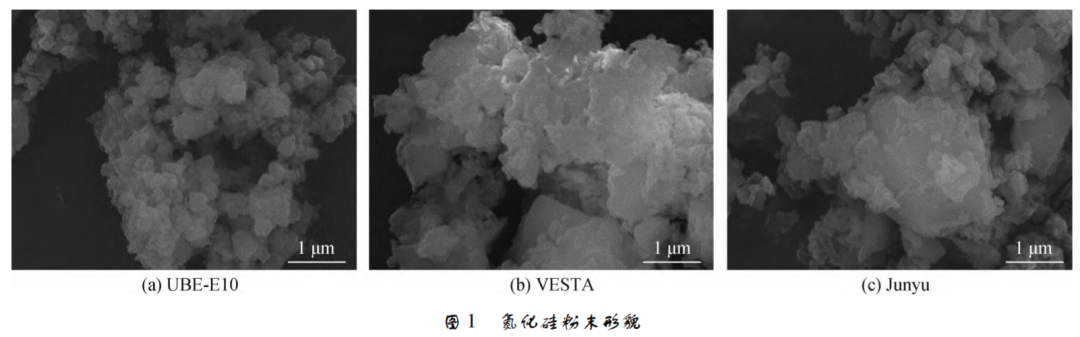

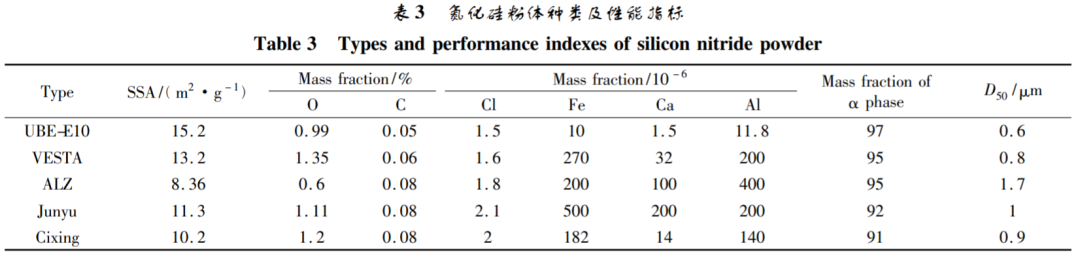

硅粉氮化法是技术最成熟、应用最广泛的氮化硅粉体批量化生产方法。德国的Alzchem、瑞典的Höganäs(收购HC starck陶瓷粉末业务)、斯凯孚(收购VESTA Si)等国际著名粉体厂商均采用该方法批量化生产氮化硅粉。目前只有日本 UBE 公司掌握液相反应法制备技术。国内氮化硅粉企业有青岛瓷兴、衡阳凯新、新疆晶硕、河北高富等,多采用硅粉氮化法、自蔓延高温合成法等方法制备。
声 明:文章内容来源于粉体匠人。仅作分享,不代表本号立场;图片非商业用途。如有侵权,请联系小编删除,谢谢!
