碳化硅陶瓷基复合材料:3D打印如何突破传统制造的“不可能三角”?

碳化硅陶瓷基复合材料(SiC CMCs)因其低密度、高比强度与高热稳定性,被视为航空航天、核技术与汽车工业的“理想材料”,但传统成型工艺的局限——长周期、高成本与难以制造复杂结构——长期制约其大规模应用。增材制造(3D打印)的出现,正在打破这一僵局。


一、为什么SiC CMCs如此重要,却又如此难造?

如果你熟悉航天发动机的热端部件、核反应堆的包壳材料,或是高端刹车盘的制造,你一定听说过碳化硅陶瓷基复合材料(SiC CMCs)。它兼具陶瓷的高温抗氧化性与纤维增强的韧性,密度仅为金属的1/3,却能耐受1400°C以上的高温。但问题来了:SiC是陶瓷,熔点高(约2700°C)、脆性大,不像金属那样容易熔融成型。如何让3D打印“驯服”这种高熔点陶瓷?这正是本文要梳理的核心问题。

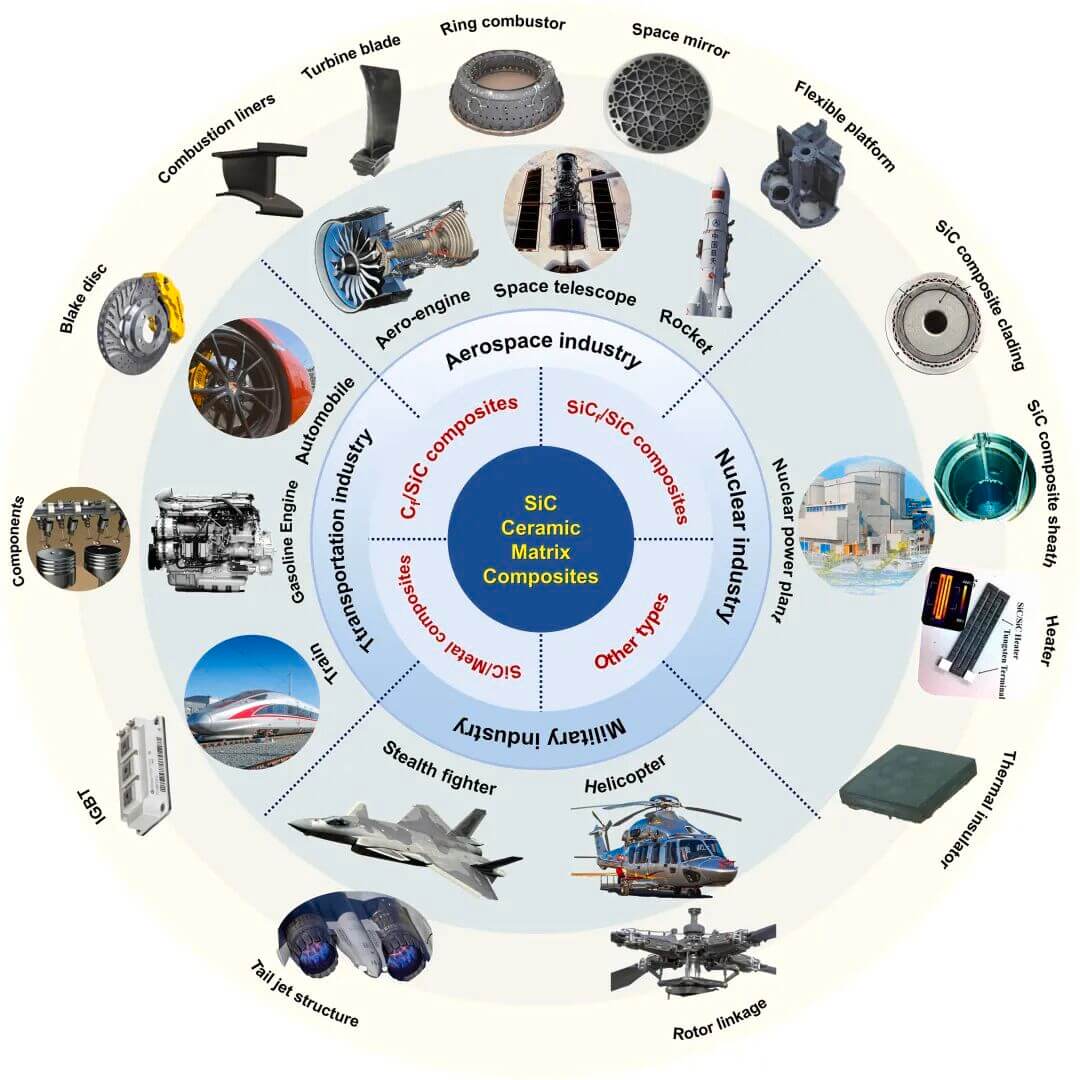

202604301342256552.jpg图1:SiC CMCs在航空航天、军事、核能、汽车等领域的应用展示


二、四大技术路线:粉末、线材、膏体、浆料

论文提出了一种基于原材料类型的系统性分类方法,将适用于SiC CMCs的3D打印技术分为四大类。每一类都对应不同的成型原理与适用场景。

1. 粉末基技术:激光熔化与粘结剂喷射

代表技术:激光粉末床熔融(LPBF,含SLS/SLM)、粘结剂喷射(BJ)、定向能量沉积(DED)

  • 原理
    高能激光或电子束将粉末层选择性熔化或烧结,逐层堆叠。
  • 优势
    零件致密度高,适合小批量、高精度零件。
  • 挑战
    SiC熔点极高,直接熔化易引起热应力开裂,且粉末制备成本高。

粘结剂喷射则采用“先打印后烧结”策略:先用粘结剂将粉末固定成生坯,再通过后处理(如CVI、RMI)致密化。这种方法成本较低,但生坯强度差,尺寸精度有限。

2. 线材/片材基技术:叠层制造(LOM)

原理:将预浸渍的SiC纤维布或片材逐层切割、堆叠、粘结,最后整体烧结。

  • 优势
    适合大尺寸、平板类零件,纤维取向可控。
  • 挑战
    层间结合强度低,难以制造复杂曲面。

3. 膏体基技术:熔融沉积与挤出成型

代表技术:熔融沉积成型(FDM)、Robocasting、挤出材料(EM)

  • 原理
    将SiC粉末与热塑性粘结剂混合成膏体,通过喷嘴挤出,逐层堆积。
  • 优势
    设备成本低,成型速度快,适合原型制造。
  • 挑战
    脱脂后孔隙率高,需后续致密化处理(如PIP、CVI)。

4. 浆料/墨水基技术:光固化与直写成型

代表技术:立体光刻(SLA)、数字光处理(DLP)、直写成型(DIW)

  • 原理
    将SiC粉末分散在光敏树脂或水性墨水中,通过紫外光固化或挤压成型。
  • 优势
    成型精度高(可达微米级),适合复杂微结构。
  • 挑战
    浆料稳定性要求高,脱脂过程易开裂。

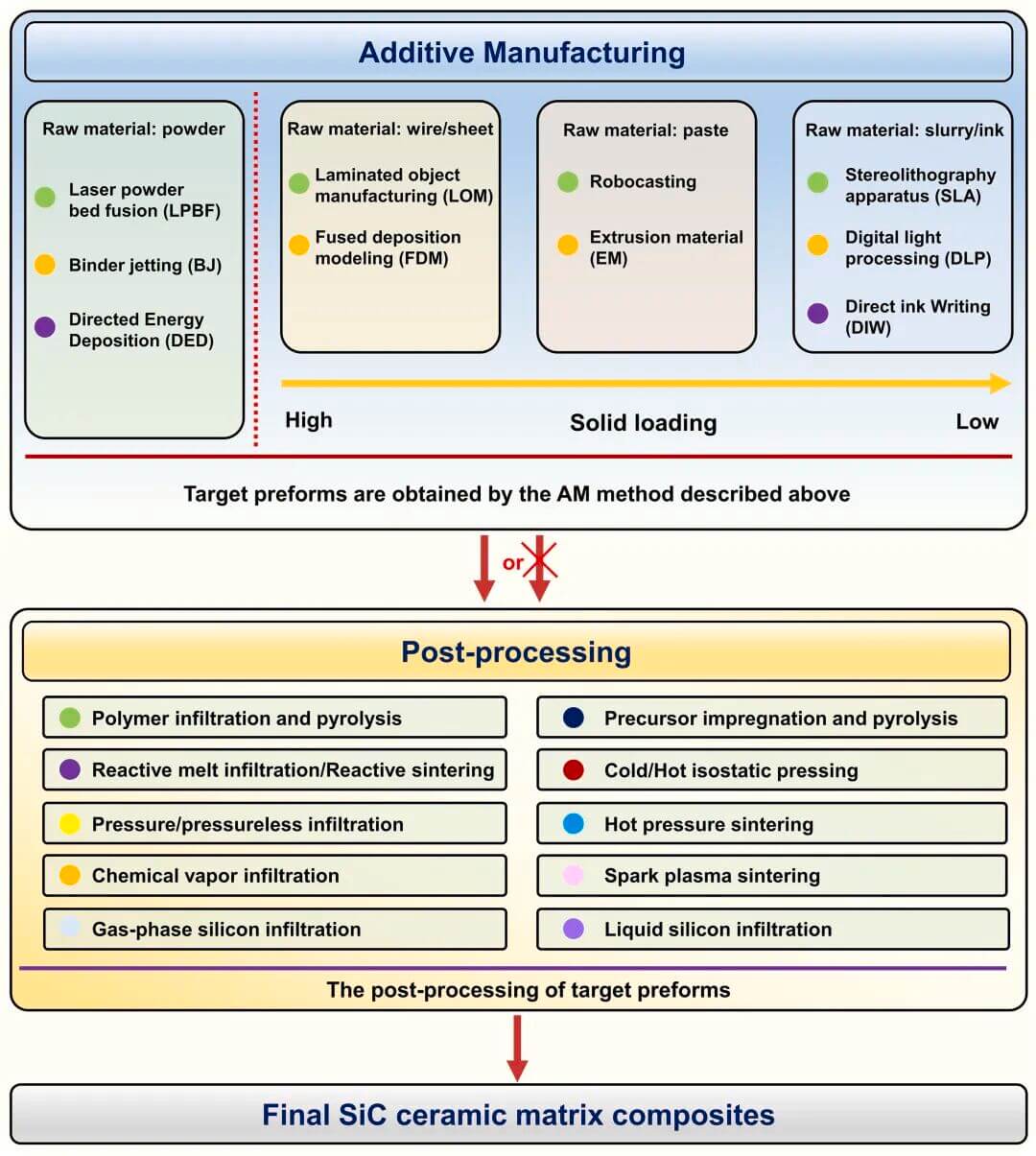

202604301342337419.jpg图2:SiC陶瓷基复合材料制备方法分类图,清晰展示四大技术路线与后处理工艺


三、后处理:从“泥坯”到“装甲”的关键一步

几乎所有3D打印的SiC陶瓷生坯都存在一个共同问题:孔隙率过高。这些孔隙不仅降低力学强度,还会导致高温下的氧化失效。因此,后处理强化是必不可少的环节。

论文总结了几种主流后处理技术:

技术
原理
适用场景
聚合物浸渍裂解(PIP)
浸渍聚合物前驱体,高温裂解生成SiC基体
低成本、多次循环
化学气相渗透(CVI)
气态前驱体在孔隙中沉积SiC
致密化效果好,但周期长
反应熔渗(RMI)
熔融硅与碳反应生成SiC
快速致密化,但可能残留硅
冷/热等静压(CIP/HIP)
高压压实,提高密度
改善生坯密度
压力/无压浸渗(PI)
液态金属或陶瓷浆料浸渗
适合金属基复合材料

关键洞察:没有一种后处理方法是万能的。实际应用中,往往需要组合使用(如先PIP再CVI),才能获得满足性能要求的最终零件。

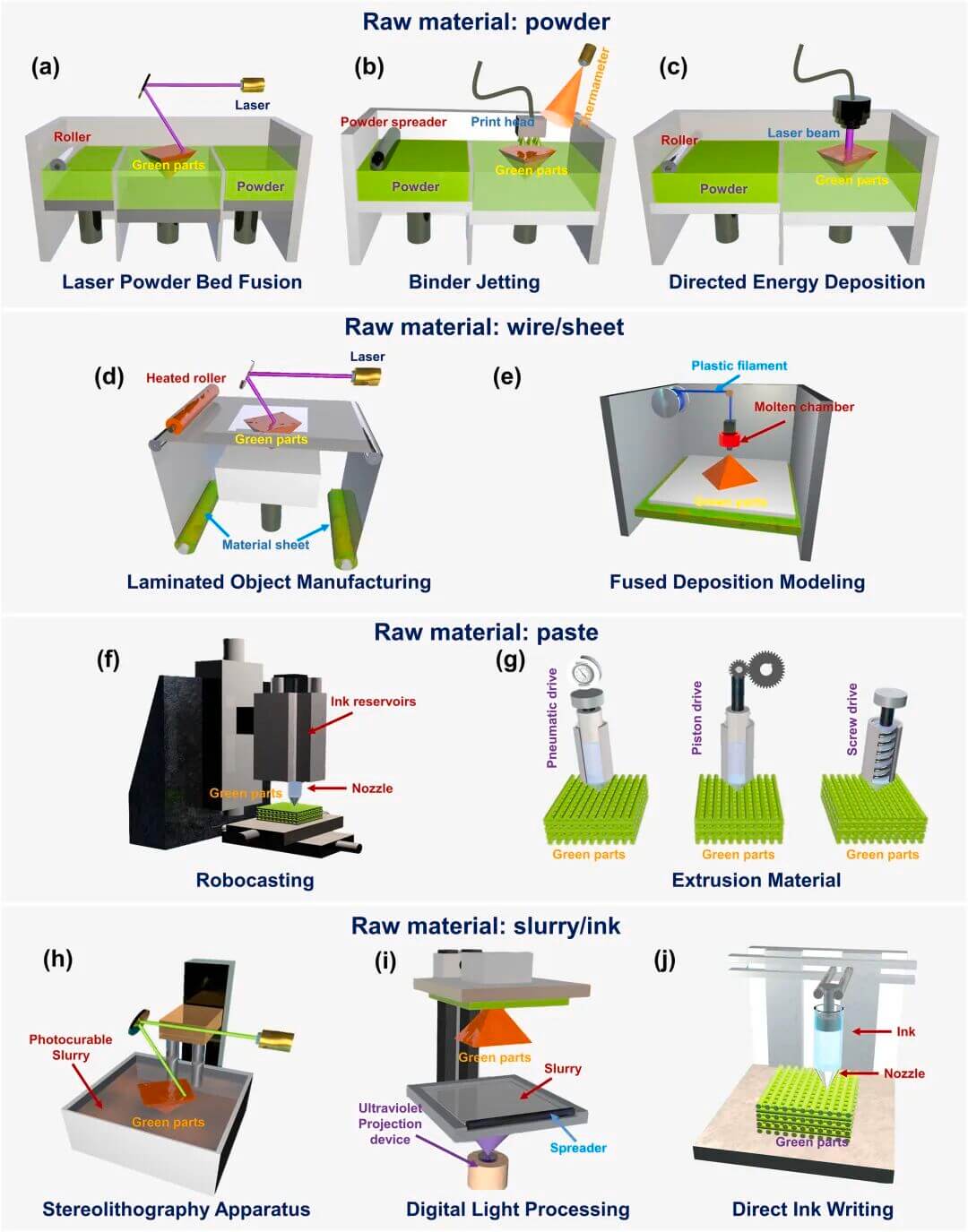

202604301342407907.jpg图3:SiC陶瓷增材制造技术原理图,涵盖LPBF、BJ、DED、LOM、FDM、Robocasting、EM、SLA、DLP、DIW等多种技术】


五、现状与展望:从“实验室奇迹”到“工程可信赖”

尽管3D打印SiC CMCs已取得显著进展,但距离工业级应用仍有距离。当前主要挑战包括:

  • 精度与性能的平衡
    高精度打印往往伴随高孔隙率,而致密化处理又可能引入变形。
  • 成本与速度的博弈
    激光熔化技术精度高但成本高昂,而挤出成型速度快但精度有限。
  • 纤维增强的困难
    连续纤维的定向排布在3D打印中仍是一个技术难题。

未来可能的突破方向包括:

  1. 多材料协同打印
    在同一零件中实现SiC、金属、碳纤维的梯度复合。
  2. 原位后处理
    在打印过程中同步进行致密化,如激光辅助CVI。
  3. 数字孪生与工艺优化
    利用AI与仿真技术,自动优化打印路径与后处理参数。

结语

碳化硅陶瓷基复合材料与3D打印的结合,不仅是制造技术的进步,更是一种设计思维的解放。它让我们不再受限于“能否造出来”,而是可以大胆想象“如何造得更好”。虽然道路依然漫长,但方向已经清晰:从材料到工艺,从实验室到生产线,一个属于SiC CMCs的增材制造时代正在到来。
