碳化硅陶瓷在半导体领域的应用及发展前景
碳化硅(SiC)作为重要的高端陶瓷材料,由于具有良好的耐高温、耐腐蚀性、耐磨性、高温力学性、抗氧化性等特性,在半导体、核能、国防及空间技术等高科技领域具有广阔的应用前景。
① 光刻机精密部件的首选材料

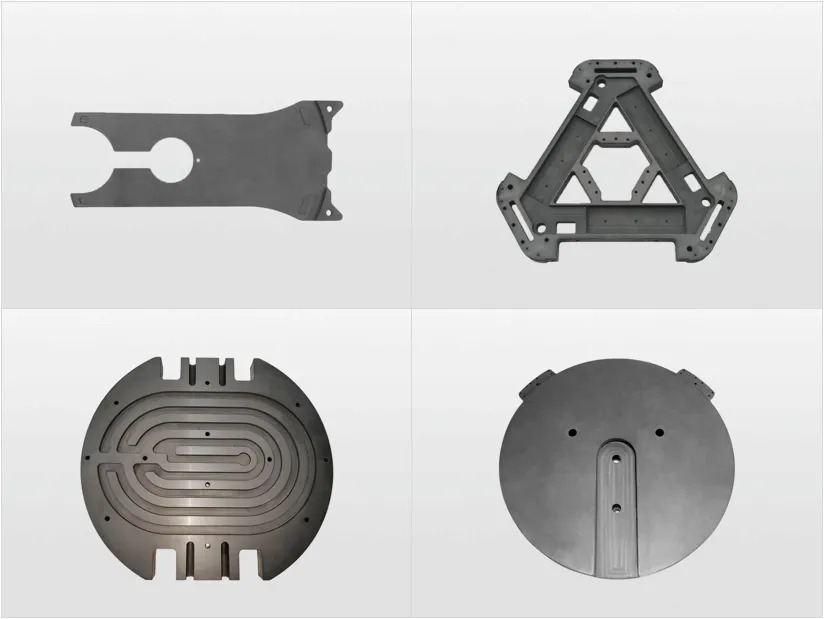

在半导体领域中,碳化硅陶瓷材料主要应用于集成电路制造关键装备中,如光刻机用碳化硅工件台、导轨、反射镜、陶瓷吸盘、手臂、研磨盘、夹具等。

● 碳化硅陶瓷夹具。另外,在硅晶片生产时,需要经过高温热处理,常使用碳化硅夹具运输,其耐热、无损,可在表面涂敷类金刚石(DLC)等涂层,可增强性能,缓解晶片损坏,同时防止污染扩散。

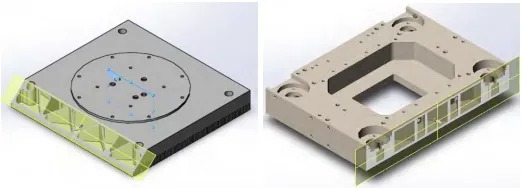

● 碳化硅工件台。以光刻机中工件台为例,该工件台主要负责完成曝光运动,要求实现高速、大行程、六自由度的纳米级超精密运动,如对于100nm分辨率、套刻精度为33nm和线宽为10nm的光刻机,其工件台定位精度要求达到10nm,掩模-硅片同时步进和扫描速度分别达到150nm/s和120nm/s,掩模扫描速度接近500nm/s,并且要求工件台具有非常高的运动精度和平稳性。

● 碳化硅陶瓷方镜。光刻机等集成电路关键装备中的关键部件具有形状复杂、外形尺寸复杂以及中空轻量化结构等特点,制备此类碳化硅陶瓷零部件难度较大。目前国际主流集成电路装备制造商,如荷兰ASML,日本NIKON、CANON等公司大量采用微晶玻璃、堇青石等材料制备光刻机核心部件——方镜,而采用碳化硅陶瓷制备其他简单形状的高性能结构部件。中国建筑材料科学研究总院的专家们却采用专有制备技术,实现了大尺寸、复杂形状、高度轻量化、全封闭光刻机用碳化硅陶瓷方镜及其他结构功能光学零部件的制备。
② 千亿美元半导体设备市场,将带飞碳化硅陶瓷材料发展
精密陶瓷在半导体设备中的应用远比我们想象中要多。因此,随着我国半导体工业的蓬勃发展,市场对该类高端陶瓷结构件的需求会越来越大,碳化硅以其优异的物理化学性能,在集成电路关键装备用结构件领域具有广阔的应用前景。
