2025年中国碳化硅陶瓷行业产业链、竞争格局、重点企业及投资风险
碳化硅陶瓷,是指由碳化硅制成的陶瓷。碳化硅陶瓷不仅具有优良的常温力学性能,包括高的抗弯强度、优良的抗氧化性、良好的耐腐蚀性、高的抗磨损以及低的摩擦系数,而且高温力学性能(强度、抗蠕变性等)是已知陶瓷材料中很好的。热压烧结、无压烧结、热等静压烧结的材料,其高温强度可一直维持到1600℃,是陶瓷材料中高温强度最好的材料。抗氧化性也是所有非氧化物陶瓷中最好的。别名金刚砂。

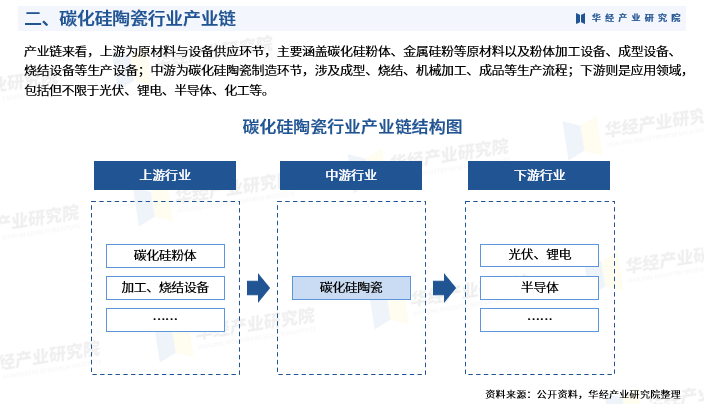

产业链来看,上游为原材料与设备供应环节,主要涵盖碳化硅粉体、金属硅粉等原材料以及粉体加工设备、成型设备、烧结设备等生产设备;中游为碳化硅陶瓷制造环节,涉及成型、烧结、机械加工、成品等生产流程;下游则是应用领域,包括但不限于光伏、锂电、半导体、化工等。

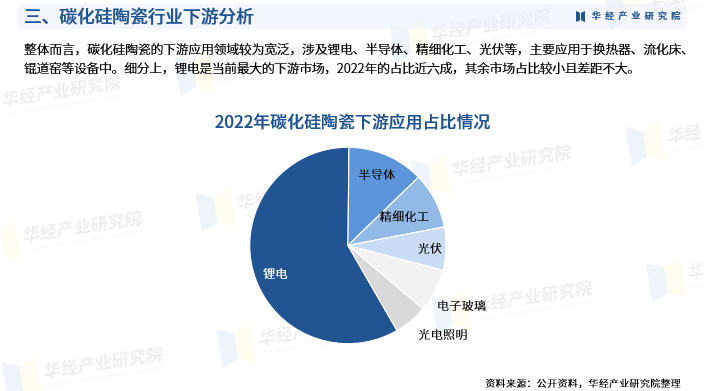

整体而言,碳化硅陶瓷的下游应用领域较为宽泛,涉及锂电、半导体、精细化工、光伏等,主要应用于换热器、流化床、锟道窑等设备中。细分上,锂电是当前最大的下游市场,2022年的占比近六成,其余市场占比较小且差距不大。

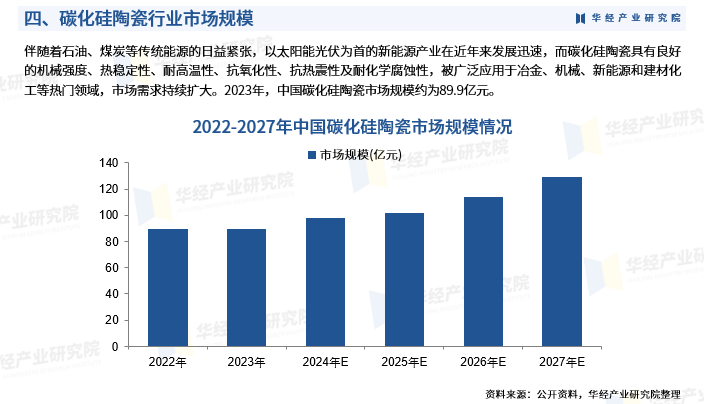

伴随着石油、煤炭等传统能源的日益紧张,以太阳能光伏为首的新能源产业在近年来发展迅速,而碳化硅陶瓷具有良好的机械强度、热稳定性、耐高温性、抗氧化性、抗热震性及耐化学腐蚀性,被广泛应用于冶金、机械、新能源和建材化工等热门领域,市场需求持续扩大。2023年,中国碳化硅陶瓷市场规模约为89.9亿元。






声 明:文章内容来源于华经产业研究院。
