苏州凯发新材料科技有限公司

展位号：H2馆E118

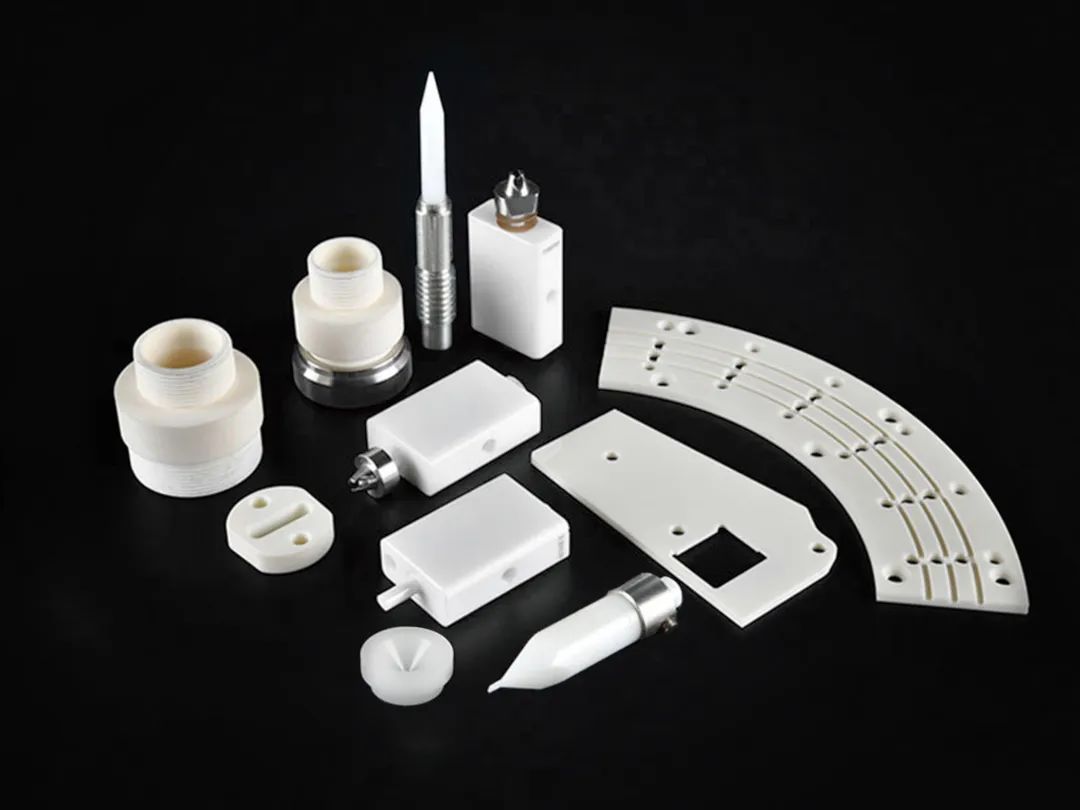

01  泛半导体先进陶瓷

超耐磨、抗高温可达1800℃、抗腐蚀。

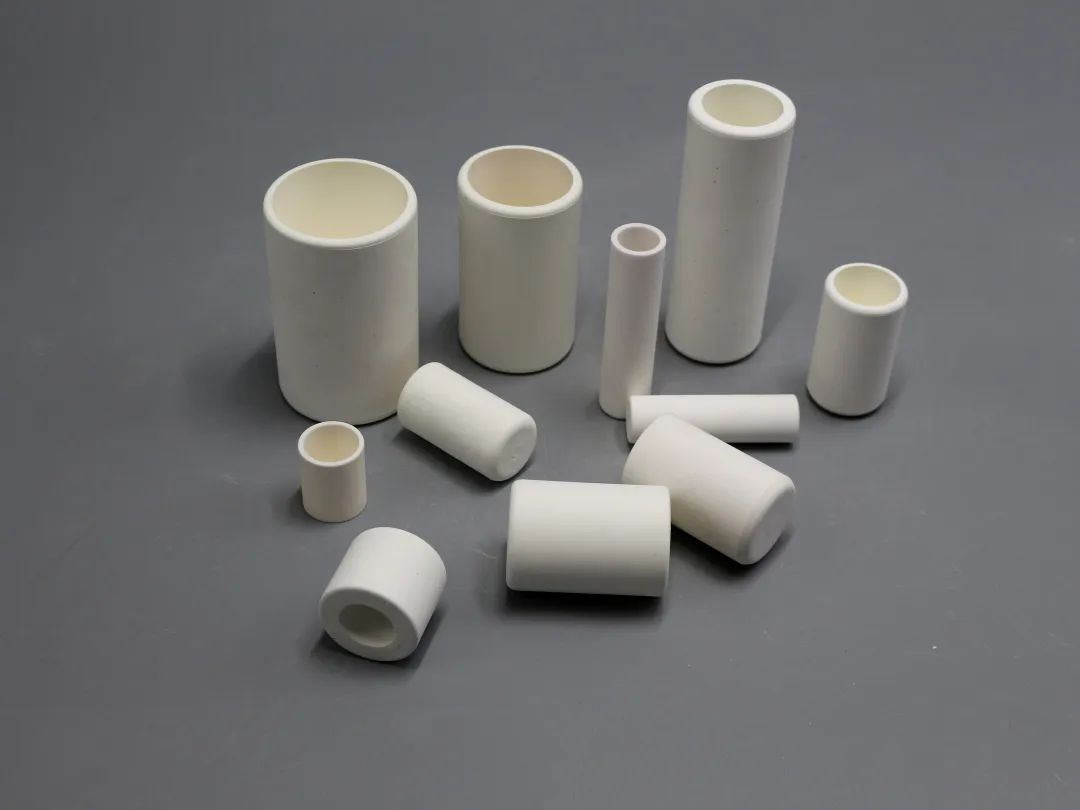

02  氧化镁氧化钙氧化钇类陶瓷

MgO陶瓷属立方晶系，氯化钠结构。氧化镁陶瓷的主晶相为MgO，理论密度为3.85g/cm，熔点达2800℃，莫氏硬度为5-6.。MgO属于弱碱性物质，对碱性金属溶液有较强的抗侵蚀能力。氧化镁晶格中离子堆积密度紧密，离子排列对称性高，晶格缺陷少，难以烧结。所以在氧化镁陶瓷的制备过程中，为了降低烧结温度，需要加入一定量的烧结助剂，一般以混合稀土金属氧化物（RxOY）、TiO2、ZrO2、SiO2作为烧结助剂。氧化镁陶瓷的高温稳定性、耐腐蚀性能优于氧化铝陶瓷，可以在强碱金属腐蚀性环境下使用。

03  生物医疗陶瓷

具有耐高温，高压、抗酸、碱和有机介质腐蚀，良好的生物惰性、可控的孔结构及高的开口孔隙率、使用寿命长、产品再生性能好。

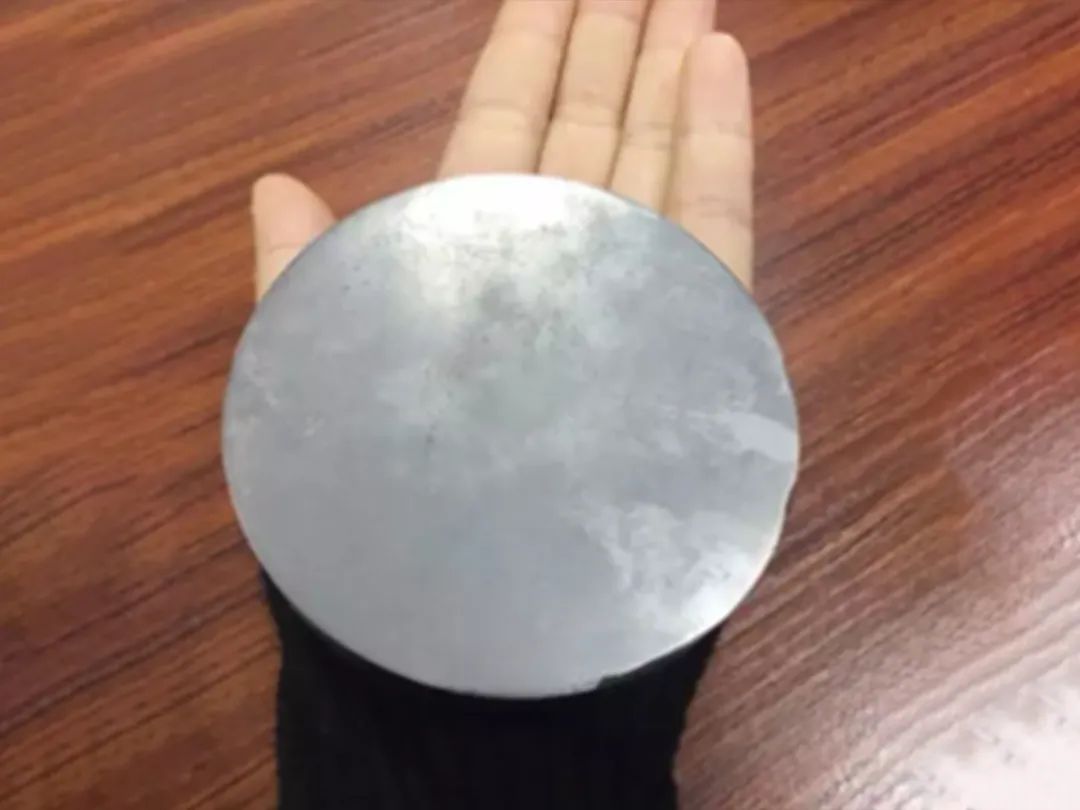

04  新一代MAX陶瓷

目前这是现代材料合成领域中全球公认的难题，但由于这种材料兼具有金属材料和陶瓷材料的优良性能，如良好的导电性、较高的韧性、良好的自润滑性能，并且这类材料在电极电刷材料、高温结构材料、高温发热材料和化学防腐材料等方面已经开始了广泛的应用，因此，成为各国争夺材料科技至高点的热门话题。

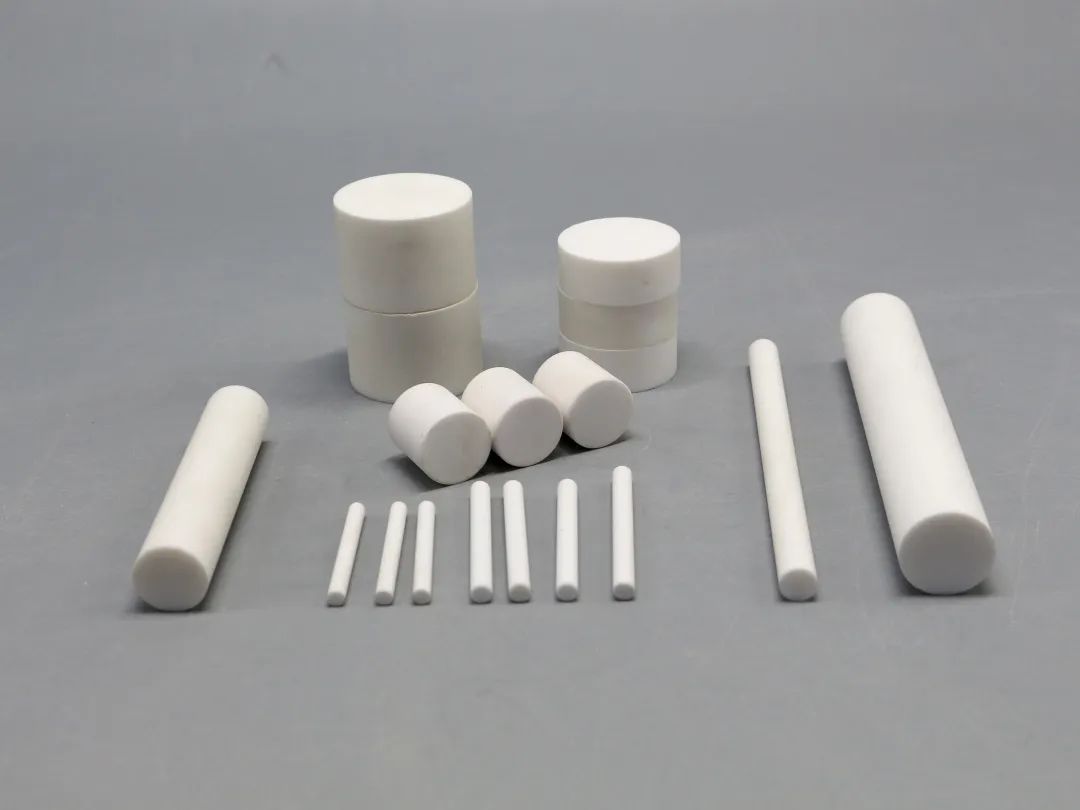

05 Macor可加工陶瓷

Macor可加工陶瓷是一种云母基特种微晶玻璃陶瓷。通过专利工艺对特殊玻璃材料进行析晶改性处理，材料内部形成多晶体，使玻璃体陶瓷化，从而兼具玻璃和陶瓷的优点。Macor可加工陶瓷来自于一次旅游中以外的收获，在配方中加入了云母类材料后，陶瓷材料内部形成互锁的晶体结构，加工产生的微裂纹被互锁结构限制在晶体之间，无法拓展，同时受力在各个方向均保持一致，从而极大的提高了陶瓷材料的可加工性能，突破了陶瓷材料难以进行加工的瓶颈。

macor为表面光滑的纯白色固体，它的表面摩擦系数低，大约在0.12-0.15之间，而且耐磨性好，是优异的滑动材料。比重低，约为2.52，比铝还轻，约为钢铁的1/3。耐温性好，可在-270℃～1000℃之间正常使用，几乎占有氧化铝陶瓷和氮化硼陶瓷的全部使用范围。抗热冲击性好，从800℃降至0℃也不会破碎，且强度不会有变化。热导率约为氧化铝陶瓷的一半，因此可用作保温材料。

macor的体积电阻率大，绝缘强度高，是一种优良的电气绝缘材料。它的绝缘性和尺寸稳定性优异，而且完全无孔，不吸水，在1000℃下不放气，因此，可以应用在真空领域中；耐腐蚀性好，可做腐蚀环境中的耐热部件和三废处理装置中的部件使用；macor具有良好的耐热冲击性，超高真空稳定性，耐高、低温，尺寸稳定，比重比铝还轻等特点，使其成为宇航领域中的万能材料。
